Kuruluşu 1960lı yıllara dayanan, patentli SPM (Shock Pulse Method) metodunun mucidi
SPM'in 60 yılı aşkın tecrübesiyle ekipmanlarınızı izleyin ve arızaları önceden tahmin edin.
Kestirimci bakım yaklaşımıyla potansiyel arızalar ve olası duruşlardan kaçınmak mümkün!
Patentli ve eşsiz HD (SPM, Shock Pulse Method) metodu ile, 1 devirde çalışan rulmanlarda dahi, dişli ve yatak arızalarını başlangıç aşamasında tespit eder.
Geniş ekranı sayesinde, herhangi bir tuşa ihtiyaç duymadan, ölçüm noktanızın fotoğraflarını, önceki ölçüm verilerini ve trend grafiğini görebilirsiniz.
Basit arayüzü kullanım kolaylığı sağlamakla birlikte zorlu şartlardaki ölçümleri yüksek verimlilikte gerçekleştirmenizi sağlar.
Ölçümler her zamankinden daha hassas ve spektrumlar daha ayrıntılıdır. Bu sayede en karmaşık endüstriyel ortamlarda bile yatak ve vibrasyon ölçüm ve analizleri gerçekleştirmek mümkündür.
Bilgi
Özellikler
Sistem Fonksiyonları ve Opsiyonlar
Aksesuarlar
Teknik Özellikler
Video
Paketler
Patentli HD durum izleme teknolojisi ve SPM (Shock Pulse Method) metodu ile dişli ve yatak arızalarının çok erken aşamadaki tespiti mümkündür!
Ölçümler her zamankinden daha hassas ve spektrumlar daha ayrıntılıdır. En karmaşık endüstriyel uygulamalarda dahi yatak ve vibrasyon analizi mümkündür!
Tek bir tuşla birden fazla ölçüm ataması gerçekleştirilebilir. Geniş ekranı sayesinde ekipmanlarınızın fotoğrafı, alarm seviyeleri, önceki ölçüm verileri ve trendler aynı ekrandan takip edilebilir.
SPM HD ® Metodu (HDm/HDc), Şok Darbe Yönteminin (SPM ®) geliştirilmiş halidir. Diğer sinyallerden gelen parazitlere karşı daha az duyarlı olması ile çok düşük devir sayılarında (0,1 - 20.000 RPM) ölçüm yapma becerisine sahip, patentli ve benzersiz bir metottur. SPM HD ® Metot (HDm/HDc) rulmanlı yatakların çalışma durumunun hızlı, kolay ve güvenilir bir şekilde teşhisi için kullanılır.
SPM Spectrum™, olağanüstü sinyal kalitesine sahip ve son derece keskin çözünürlük sağlayan, olası bir yatak/rulman hasarının önceden gözlemlenmesini ve analizini yapabileceğiniz çok yüksek hassasiyetteki spektrumdur.
Üç kanallı vibrasyon ölçümü ile, 3 kanalda ölçülen faz açılarının farkını gözlemleyerek makinenizin hareketini 3 boyutlu olarak inceleyebilirsiniz. Üç kanal aynı anda ölçüm yapar ve değerlendirir. Bu sayede hızlı ve efektif çalışabilmeniz mümkündür.
HD ENV ® Tekniği dişli ve yatak hasarı gibi darbe ile ilgili olayların erken tespiti için kullanılan bir tekniktir. Her biri farklı bir arıza tiplerindeki potansiyel hasarların önceden tespiti için önceden tanımlanmış bir dizi filtrelerden oluşur. Yöntem, trend oluşturma amacıyla en uygun verilerin elde edilmesi için, akıllı algoritmalar aracılığıyla dijital sinyalleri işler.
EVAM (Evaluated Vibration Analysis Method) ölçüm tekniği, 25600'e kadar çizgi spektrumu üretir. Makinelerinizdeki arıza belirti ve eğilimlerini bu trend grafiği ile takip edebilirsiniz.
ISO 1940-1 standardına göre, tek ve çift düzlem olarak, sahada rotor balansı yapabilirsiniz. Dengesizliğin giderilebilmesi için öneriler içeren ve dengeleme prosedürü boyunca rehberlik eden ilk vibrasyon analizörüdür.
Kaymalı yataklara sahip tüm makineler için, iki titreşim sensörü ile eşzamanlı ölçümler yapabilir, şaft merkez hattı hareketinin grafiğini elde edebilirsiniz.
| Platform Fonksiyonları |
| SPM HDm/HDc ® ve/veya SPM LR/HR ® |
| RMS Vibrasyon - ISO 2372 |
| Devir Sayısı Ölçümü |
| Sıcaklık Ölçümü |
| Steteskop Fonksiyonu |
| Analog Sinyal, akım ve gerilim |
| Time-Signal Kaydı |
| CondID ® Etiket ile Ölçüm Noktası Hatırlatıcı |
| Yazılı ve Sesli Yorum Yapabilme ve Kayıt Edebilme |
| 2 Kanalda Eş Zamanlı Vibrasyon Ölçümü |
| 12800 Spektrum Çizgisi (20 kHz) |
| Opsiyonel Fonksiyonlar |
| SPM HD Expert |
| Şok Darbe Yöntemi (SPM, Shock Pulse Method ®) dBm/dBc |
| Şok Darbe Yöntemi (SPM, Shock Pulse Method ®) HDm/HDc |
| Şok Darbe Yöntemi (SPM, Shock Pulse Method ®) LR/HR |
| SPM Spektrum |
| Vibrasyon - ISO 10816 - Spektrumlu |
| Vibrasyon - ISO 6954 |
| Orbit Analiz |
| 3 Kanalda Eş Zamanlı Vibrasyon Ölçümü |
| Vibrasyon Uzman (Expert) Paket - 25600 Spektrum Çizgisi (40kHz), HD Env ®, EVAM, Bump Test, HD Order Tracking |
| Vibrasyon Gelişmiş (Advanced) Paket - HD Order Tracking, 12800 Spektrum Çizgisi (20 kHz), HD Env ® |
| HD Analiz (Vibrasyon Uzman (Expert) Paket + SPM HD Uzman (Expert) Paket) |
| Lazerli Kaplin Ayar |
| Balans (Tek ve Çift Düzlem) |
Bu sensörler sadece rulman sinyallerinin yakalanması için tasarlanmış özel yapılardan oluşmaktadır.
SPM metodu ve bu sensör yapılarında ölçüm yönü problemi yoktur.
Rulman hasarları, yağ durumu, kuru çalışma gibi yaygın yaşanan durumların önceden tahmin edilmesinde kullanılır.
Bu sensörler vibrasyon sinyallerinin yakalanması için tasarlanmış özel yapılardan oluşmaktadır.
Vibrasyon sensörlerinde ölçüm yönleri önemlidir.
Endüstriyel ortamların zorluklarına dayanacak şekilde tasarlanmıştır.
Paslanmaz ve aside dayanıklı çelik kasa ve sızdırmazlık izolasyonları mevcuttur.

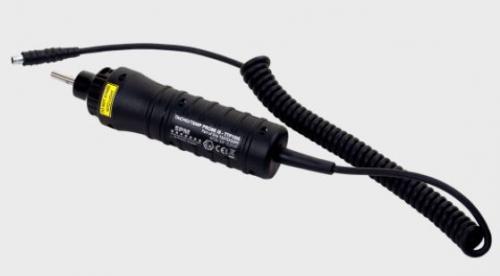

Takometre ve sıcaklık ölçüm probudur.
Entegre lazer ile temas etmeden ölçümleri gerçekleştirebilmeniz mümkündür.
30 - 2000 mm mesafeden dönen ekipmanınızın üzerindeki reflektör bandı ile devir sayısını ölçebilirsiniz.
-20 ila +300°C sıcaklık aralığındaki ölçümleri gerçekleştirebilirsiniz.
Gürültülü ortamlarda bile ölçüm yapabileceğiniz, dahili mikrofonu ile ölçüm noktalarına ses kaydı yapabileceğiniz kulaklıklardır.
Baş bantlı veya barete monte edilebilen çeşitleri mevcuttur.
3,5 mm stereo girişli spiral bağlantı kablosuna sahiptir.
Ürünlerin, aksesuarlarıyla birlikte, güvenli bir şekilde taşınabilmesini sağlar.
Cihaz tiplerine göre farklı çeşitleri mevcuttur.
İster Leonova Diamond ® cihazı ile ister SPM LineLazer™ uygulaması ile ekipmanlarınızı yüksek hassasiyette hizalanmasını gerçekleştirebilirsiniz.
Çoğu ekipman kombinasyonu için hızlı ve güvenilir şaft hizalama çözümü sunar.
Dijital sinyal işleme algoritmasıyla parazit yapan birçok olumsuz kaynaktan etkilenmez.
Cihazlar kablosuz Bluetooth teknolojisi ile haberleşir.
Uzatılabilir bağlantı parçalarıyla 480 mm'ye kadar olan çaplarda kolayca kullanılabilir.
| Cihaz (Genel) | |
| Kılıf: | ABS/PC/TPE, IP65 |
| Ebatlar: | 297 x 130 x 69 mm |
| Ağırlık: | 890 gr |
| Tuş Takımı: | Contalı, Snap Action |
| Ekran: | TFT Renkli Ekran, 480 x 272 Piksel, 4,3 inç Geniş Ekran, Ayarlanabilir Arka Işık |
| Ana İşlemci: | 400 MHz ARM ® |
| Hafıza: | 256 MB RAM, 512 MB Flash Hafıza |
| Hafıza Kartı: | 1 GB, 8 GB'a kadar yükseltilebilir |
| İşletim Sistemi: | Microsoft Windows ® CE |
| DSP İşlemci: | 375 MHz Floating Point |
| Dinamik Menzil: | 120 dB'e kadar, 24 bit A/D Dönüştürücü |
| Haberleşme: | USB 2.0 |
| Kulaklık Jak: | 3,5 mm Stereo Jak |
| Güç Kaynağı: | Lityum İyon - Şarj Edilebilir, 5200 mAh |
| Çalışma Süresi: | Normal Kullanımda 16 Saat (20°C) |
| Şarj Aleti: | AC Adaptör |
| Çalışma Sıcaklığı: | -20 ila +55 °C, yoğuşmasız |
| Şarj Sıcaklığı: | 0 ila +45 °C |
| Genel Özellikler: | Dil Seçimi, Kişiselleştirilebilir Arayüz, Ses Kaydı, Şarj Durum Göstergesi, Transducer Line Test, Metrik ve İngiliz Ölçü Birimleri |
| Ölçüm Noktası Tanıma: | CondID™ Etiket (NFC, max. 50 mm) |
| Sıcaklık Ölçümleri | |
| Ölçüm Aralığı: | - 20 ila 300 °C |
| Doğruluk: | ± 2,5°C |
| Sensör Tipi: | Takometre ve Sıcaklık Probu TTP10 |
| Analog Sinyaller | |
| Ölçüm Menzili: | 0 - 10 V DC, 0 - 20 mA |
| Çözünürlük: | 18 Bit A/D Dönüştürücü |
| Doğruluk: | ± %1 okuma +0,1 V/mA |
| Kablo Uzunluğu: | Max 100 m (shielded > 30 m) |
| Stetoskop | |
| Ayarlar: | Filtre ve Ses |
| Sensör Tipi: | Şok Darbe ve Vibrasyon Sensörleri |
| Şok Darbe Ölçüm Metodu | LR/HR |
| Ölçüm Aralığı: | -19 ila 99 dBsv |
| Çözünürlük: | 1 dB |
| Doğruluk: | ± 1 dB |
| Ölçüm Süresi: | 1,5 sek |
| Input Verisi: | RPM, Şaft Çapı ve Rulman ISO Kodu |
| Output: | Ham Şok Seviyeleri LR ve HR, A ila D Arası Kodlar, Yeşil/Sarı/Kırmızı Renklerle Değerlendirme, Yağ Film Durumu için Yağ Numarası, Yüzey Durumu için COND Numarası |
| Şok Darbe Ölçüm Metodu | SPM HDm/HDc |
| Ölçüm Aralığı: | - 30 ila 110 dBsv (44XXX Tip Sensör ile) |
| Çözünürlük: | 0,2 dB |
| Doğruluk: | ± 1 dB |
| Input Verisi: | RPM, Rulman Tipi, Şaft Çapı veya Rulman ISO Kodu |
| Output Verisi: | Maksimum Değer (HDm), Halı Değeri (HDc), Yeşil/Sarı/Kırmızı Renklerle Değerlendirme |
| Şok Darbe Ölçüm Metodu | SPM HD Uzman (Expert) |
| Output: | Time Signal HD, SPM HD Spektrum, HD Order Tracking |
| Spektrum Çizgileri: | 400, 800, 1600, 3200, 6400, 12800, 25600 |
| Ölçüm Süresi: | 1 - 10000 Devir |
| Semptom Tanılama: | Rulman Frekansları, Spektrum Üzerinde Opsiyonel Desenler, ISO Rulman Koduna Göre Otomatik Semptom Ayarı |
| Şok Darbe Ölçüm Metodu | dBm/dBc |
| Ölçüm Aralığı: | -9 ila 99 dBsv |
| Çözünürlük: | 1 dB |
| Doğruluk: | ± 1 dB |
| Ölçüm Süresi: | 1,5 sek |
| Input Verisi: | RPM, Şaft Çapı ve Rulman ISO Kodu |
| Output: | Maksimum Değer dBm, Halı Değeri dBc, Yeşil/Sarı/Kırmızı Renklerle Değerlendirme, |
| SPM Input | |
| Şok Darbe Ölçüm Kanalı: |
1 |
| Ölçüm Tekniği: | SPM HD ®, dBm/dBc ®, LR/HR ®, LR/HR HD ® |
| Transducer Line Test: | TLQ Test |
| Sensör Tipi: | SPM 40000, 42000, 44000, Prob Sensör ve Hızlı Bağlantılı Sensör |
| VIB Input | |
| Vibrasyon Kanalı: | 3 Adet Eş Zamanlı |
| Frekans Aralığı: | 0 (DC) - 40 kHz |
| Çözünürlük: | Max. 25600 Spektrum Çizgisi |
| Transducer Line Test: | Bias Gerilim Kontrolü |
| Sensör Tipi: | SPM SLD veya IEPE (ICP) Tip, Gerilim Çıkışı (< 24 Vpp), DuoTech İvme Sensörü |
| Kullanıcı Tanımlı Sensör: | Akım Klempleri, Gerilim Çıkışı Verebilen Basınç ve Debi Sensörleri |
| Ölçüm Teknikleri: | ISO 2372, ISO 10816, EVAM, Vibrasyon Analizi, Envelope Metodu, Orbit Analizi, Balans, Bump Test |
| RPM Input | |
| Kanal: | 1, RPM veya Sıcaklık |
| Ölçüm Aralığı: | 1 - 150 000 pals/dk |
| Çözünürlük: | 1 Pals |
| Doğruluk: | ± 1 Pals + %0,1 Okuma |
| Sensör Tipi: | SPM TTP10, TTL- Pulses, Key Phasor ®, NPN/PNP Proximity Switch |
| Çıkış: | TTL Sinyal (Stroboskop Kontrolü için), 12 VDC Kaynak |
| AUX Input | |
| Kanal: | 1 |
| Ölçüm Aralığı: | 0 - 10 V DC, 0 - 20 mA |
| Çözünürlük: | 18 Bit A/D Dönüştürücü |
| Doğruluk: | ± % 1 Okuma + 0,1 V/mA |
| Kablo Uzunluğu: | Max. 100 m |
| SPM Spektrum | |
| Ek Fonksiyonlar: | dBm/dBc, LR/HR |
| Frekans Aralığı: | 0 - 40 000 Hz, Order Tracking |
| Spektrum Çizgileri: | 400, 800, 1600, 3200, 6400, 12800, 25600 |
| Ortalamalar: | FFT Lineer, FFT Peak-Hold |
| Frekans Birimleri: | Hz, CPM, orders |
| Spektrum Kayıt Seçenekleri: | Full Spektrum, Sadece Peak Noktaları |
| Ölçeklendirme: | X ve Y Eksenlerinde Lineer veya Logaritmik |
| Zoom: | Gerçek FFT Zoom, Görsel Zoom |
| Semptom Tanımlama: | Rulman Frekansları, Spektrum Üzerinde Opsiyonel Desenler, ISO Rulman Koduna Göre Otomatik Semptom Ayarı |
| Vibrasyon ISO 10816 (Spektrumlu) | |
| Ölçüm: | Hız, ivme ve deplasman (yer değiştirme) |
| Spektrum: | Lineer, 1600 Çizgi |
| Hızlı Mod: | Evet, açılıp kapatılabilir |
| HD ENV | |
| Envelope High Pass Filters: | 100, 200, 500, 1000, 2000, 5000, 10000 Hz |
| Envelope Band Pass Filters: | Filter 1 = 5 - 100 Hz Filter 2 = 50 - 1000 Hz Filter 3 = 500 - 10000 Hz Filter 4 = 5000 - 40000 Hz |
| Ortalama: | Zaman Senkr. |
| Spektrum Çizgi Sayısı: | 400, 800, 1600, 3200, 6400, 12800, 25600 |
| Frekans Birimleri: | Hz, CPM, Orders |
| Kayıt Opsiyonları: | Full Spektrum, Time-Signal ve FFT |
| Temel (Basic) Paket |
| Leonova Diamond® Cihazı |
| Şarj Aleti |
| Haberleşme Kablosu |
| Takometre ve Sıcaklık Ölçüm Probu |
| Vibrasyon Sensörü |
| Manyetik Ayak |
| Sensör Kablosu |
| Taşıma Çantası, Soft Case |
| Condmaster Ruby |
| Vibrasyon - ISO 10816 - Spektrumlu |
| Gelişmiş (Advanced) Paket |
| Leonova Diamond ® Cihazı |
| Şarj Aleti |
| Haberleşme Kablosu |
| Şok Darbe Ölçüm ve Takometre/Sıcaklık Probu |
| Vibrasyon Sensörü |
| Manyetik Ayak |
| Sensör Kablosu |
| Hızlı Bağlantı Konnektörü, DuoTech |
| Taşıma Çantası, Hard Case |
| Condmaster Ruby |
| Vibrasyon - ISO 10816 - Spektrumlu ve Vibrasyon - Üstün Paket |
Uzman (Expert) Paket
| Leonova Diamond ® Cihazı | Balans Ekipmanı |
| Şarj Aleti | Hızlı Bağlantı Konnektörü, DuoTech |
| Haberleşme Kablosu | Taşıma Çantası, Hard Case |
| Şok Darbe Ölçüm ve Takometre/Sıcaklık Probu | Mikrofonlu Kulaklık |
| 3 Adet Vibrasyon Sensörü ve Kabloları | Condmaster Ruby Yazılımı |
| 3 Adet Manyetik Ayak | Vibrasyon ISO 10816 + Spektrum |
3 Kanalda Ölçüm için Vibrasyon Sensörü Çoğaltıcı Kablo | 3-Kanalda Ölçüm, Full Paket HD Analiz, VIB/SPM HD Expert |

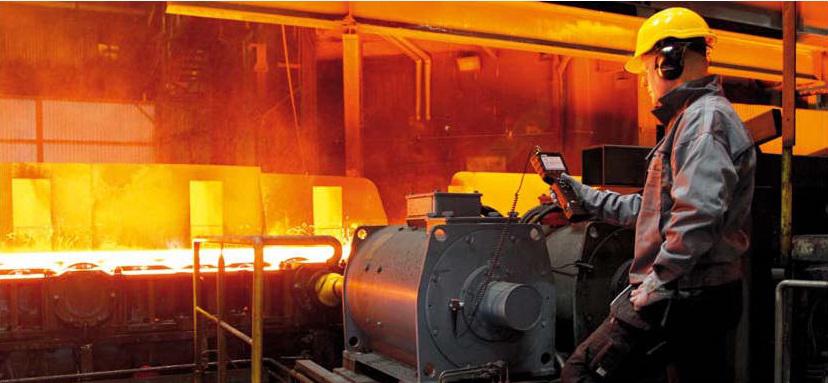

Leonova Diamond ®, zorlu endüstriyel ortamlardaki ekipmanlarınızın durumunu ölçebileceğiniz, yüksek teknolojiyle sahip, geniş ekranlı, üst sınıf taşınabilir bir cihazdır.
Leonova Diamond ®, zorlu endüstriyel ortamlardaki ekipmanlarınızın durumunu ölçebileceğiniz gelişmiş ve verimli bir cihazdır.
